锥辊自动上纠偏系统

■ 纠偏原理

锥辊自动上纠偏系统用于纠正传送带承载面的跑偏问题。因为输送带在承载面的槽形特性，需要一款不同的纠偏结构。其应用回程平辊自动纠偏系统在水平面上纠偏的原理。两侧锥形辊实现负载和重载工况的纠正功能，以激活我们的标准中央枢轴系统。两侧的锥形辊设计有最高效的接触范围，侧锥辊调节角度范围0-10度，该设计确保不会发生与带边缘的90°接触。当皮带偏离中心时，皮带向侧上滑动，两侧锥形辊向上滑动带动锥形辊滚动，从而使纠偏系统在其内部枢轴上转动，并以最小的力将皮带转回中心。

■ 优点

两侧锥辊采用托辊包胶系统，具有高耐磨，增加摩擦力的特点。

时刻贴合皮带，紧密跟随皮带的运行轨迹，在轻度跑偏时进行校正。

杜绝了皮带边缘的磨损问题。

完全密封的轴承。

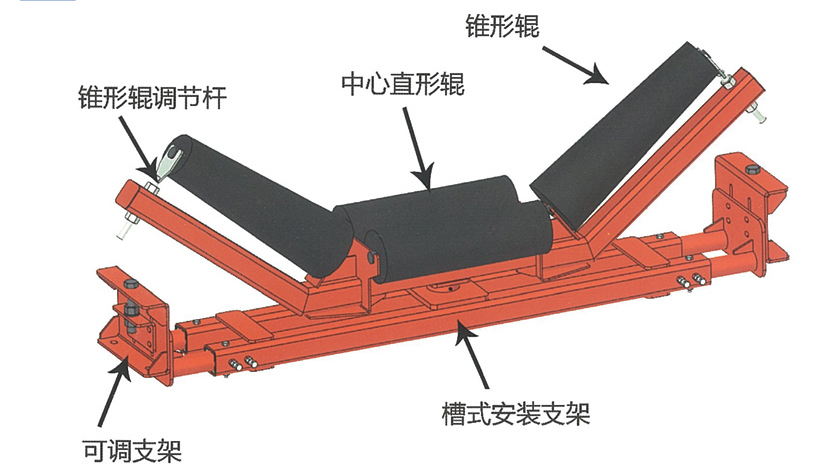

■ 外形特征

中心直形辊:采取两个一组支撑槽形皮带中部，确保输送带在纠偏系统上平稳度过，同时当输送带在通过中心直形辊时具有聚拢作用。

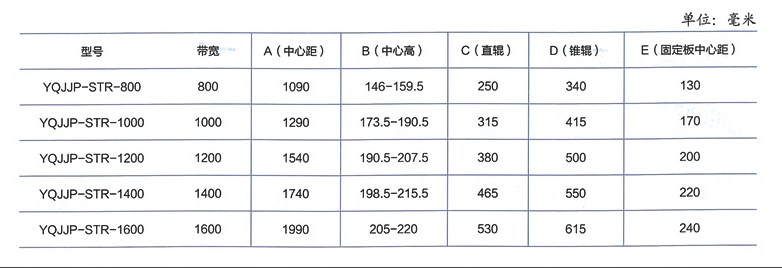

■ 技术参数
